エコユニットフロアーシリーズ
100%リサイクルPP 樹脂を使用した置敷タイプのフリーアクセスフロア(OAフロア) です。

一般事務室用フリーアクセスフロア(OAフロア)

エコユニットフロアー / class3000

4 種類の高さにより様々な施工現場への対応が可能です。

品番 寸法( ㎜ ) 床下配線
スペース
入数(PPバンド留め)
重量
H40SP 250 × 250 × H40 16枚
約7.0kg/1梱包(1m2)
H50SP 250 × 250 × H50 16枚
約7.5kg/1梱包(1m2)
H70S 250 × 250 × H70 16枚
約8.5kg/1梱包(1m2)
H95S 250 × 250 × H95 16枚
約9.5kg/1梱包(1m2)

高耐荷重用フリーアクセスフロア

エコユニットフロアー / class5000

スチール製パネルよりも自重が軽く、施工が容易で、建物への負担を軽減する事が可能です。
受注生産品の為、事前にお問い合わせをお願い致します。

品番 寸法( ㎜ ) 床下配線
スペース
入数(PPバンド留め)
重量
F50S 250 × 250 × H50 16枚
約9.0kg/1梱包(1m2)

F50S はビス留めが自由自在な面構造のため、パーティション設置が容易です


各種性能

  •   H40SP・H50SP・H70S・H95S
    荷重性能 3000N荷重時の変形量≦5.0mm
    残留変形量≦3.0mm
    最大荷重値≧4000N
    衝撃性能 残留変形量≦3.0mm
    外観損傷の異常無し
    ローリングロード性能 荷重値1000N
    残留変形量≦3.0mm
    外観損傷の異常無し
    耐震性能 錘200kg×1.0G パネルの異常無し
    錘350kg×0.6G パネルの異常無し
  •   F50S
    荷重性能 5000N荷重時の変形量≦5.0mm
    残留変形量≦3.0mm
    最大荷重値≧6000N
    衝撃性能 残留変形量≦3.0mm
    外観損傷の異常無し
    ローリングロード性能 荷重値1000N
    残留変形量≦3.0mm
    外観損傷の異常無し
    耐震性能 錘200kg×1.0G パネルの異常無し
    錘350kg×0.6G パネルの異常無し

※JIS A 1450:2009に準拠
※各性能値は、実測値であり保証値ではありません

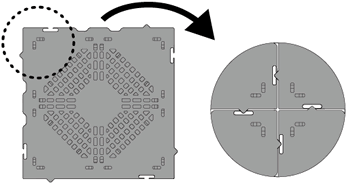

熱膨張対策

季節の温度変化によるパネルの寸法変化で発生するパネルの隆起を防ぎます。
