エコユニットフロアーシリーズ
100%リサイクルPP 樹脂を使用した置敷タイプのフリーアクセスフロア(OAフロア) です。

一般事務室用フリーアクセスフロア(OAフロア)/ 溝配線タイプ

エコユニットフロアー / class 5000 :PIT40S・PIT50SⅡ class 4000: PIT50S

パネル敷設後、フタの着脱だけで配線施工が可能な溝配線タイプです。
各種電設機器に対応する配線計画に有効です。

品番 寸法( ㎜ ) 床下配線
スペース
入数(PPバンド留め)
重量
PIT40S 500 × 500 × H40 4枚
約9.3kg/1梱包(1m2)
生産終了
PIT50S
500 × 500 × H50 4枚
約9.5kg/1梱包(1m2)
PIT50SⅡ 500 × 500 × H50 4枚
約9.0kg/1梱包(1m2)

※PIT50Sは生産終了の為、在庫のみの販売となります。
 ご注文の際はお問い合わせフォームより、営業までお問い合わせ下さい。

専用ジョイント

パネル敷設後、パネル同士のズレ防止にご使用下さい。

商品名 寸法( ㎜ )
専用ジョイント   43 × 43 × 9.5

各種性能

※JIS A 1450:2009に準拠
※各性能値は、実測値であり保証値ではありません

  •   PIT40S
    荷重性能 〔フタ・本体〕
    5000N荷重時の変形量≦5.0mm
    残留変形量≦3.0mm
    衝撃性能 残留変形量≦3.0mm
    外観損傷の異常無し
    ローリングロード性能 荷重値1000N
    残留変形量≦3.0mm
    外観損傷の異常無し
    耐震性能 錘200kg×1.0G パネルの異常無し
    錘350kg×1.0G パネルの異常無し
  •   PIT50S
    荷重性能 〔フタ・本体〕
    4000N荷重時の変形量≦5.0mm
    残留変形量≦3.0mm
    衝撃性能 残留変形量≦3.0mm
    外観損傷の異常無し
    ローリングロード性能 荷重値1000N
    残留変形量≦3.0mm
    外観損傷の異常無し
    耐震性能 錘200kg×1.0G パネルの異常無し
    錘350kg×1.0G パネルの異常無し
  •   PIT50SⅡ
    荷重性能 〔フタ・本体〕
    5000N荷重時の変形量≦5.0mm
    残留変形量≦3.0mm
    衝撃性能 残留変形量≦3.0mm
    外観損傷の異常無し
    ローリングロード性能 荷重値1000N
    残留変形量≦3.0mm
    外観損傷の異常無し
    耐震性能 錘350kg×1.0G パネルの異常無し

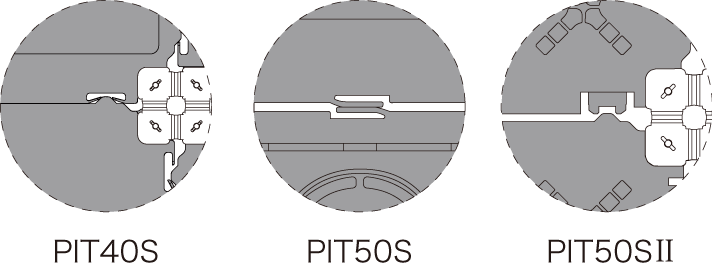

熱膨張対策

季節の温度変化によるパネルの寸法 変化で発生するパネルの隆起を防ぎます。
